Le pompe di calore stanno rivoluzionando il modo in cui riscaldiamo le nostre case, offrendo alternative sostenibili ed efficienti dal punto di vista energetico alle caldaie tradizionali. Tra i componenti essenziali che costituiscono una pompa di calore aria-acqua focalizzata sul riscaldamento, due si distinguono per il loro ruolo diretto nello scambio termico: la bobina evaporatore e la bobina del condensatore.

Questo articolo esplora le differenze chiave tra le bobine del condensatore ed evaporatore , in particolare nel contesto delle pompe di calore di riscaldamento . Mentre i principi di base si applicano in tutti i sistemi HVAC, questa discussione focalizzata ti aiuterà a capire come queste bobine funzionano durante i cicli di riscaldamento, come il loro design influisce sull'efficienza e quali tipi sono comunemente utilizzati nei sistemi di temperatura a bassa ambiente progettati per case residenziali compatte.

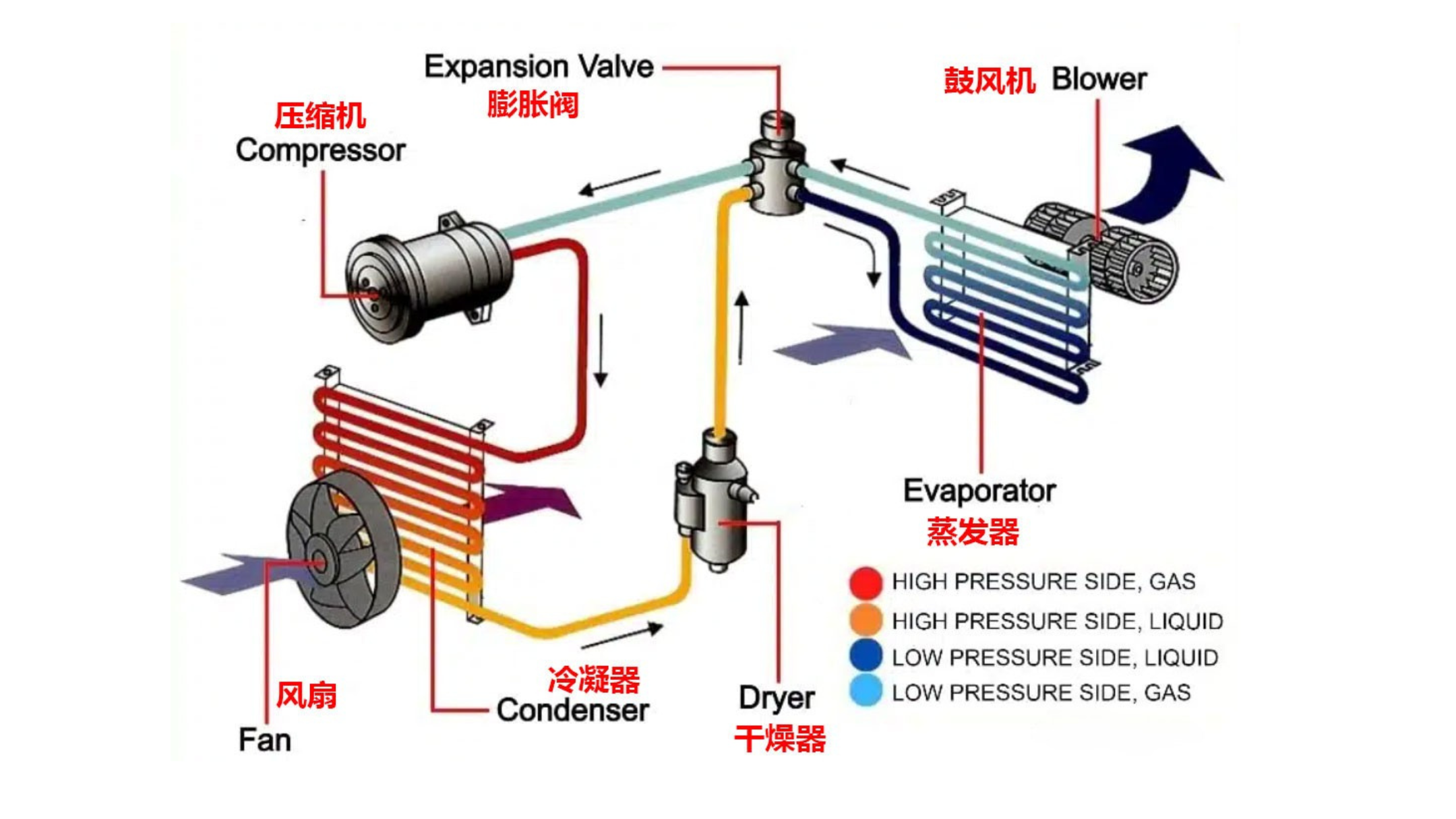

I quattro componenti del nucleo di una pompa di riscaldamento

Una tipica pompa di calore di riscaldamento è costituita da quattro componenti principali:

1. Compressore : comprime il gas refrigerante a bassa pressione in uno stato ad alta pressione e ad alta temperatura.

2. Dispositivo di limitazione (ad es. Valvola di espansione) - riduce la pressione del refrigerante prima che entri nell'evaporatore.

3. Evaporatore bobina : assorbe il calore dall'aria esterna.

4. Weigh Condenser - rilascia il calore raccolto in sistemi di riscaldamento interni come radiatori o tubi a pavimento.

Ogni parte di questo sistema a circuito chiuso svolge un ruolo fondamentale nel trasferimento del calore. Il compressore e il dispositivo di limitazione controllano la pressione del refrigerante e la portata, mentre l' evaporatore vs accoppiamento della bobina del condensatore gestisce lo scambio di calore fisico. Senza una progettazione della bobina ottimizzata, anche il miglior compressore non può compensare le inefficienze nell'assorbimento o al rilascio del calore.

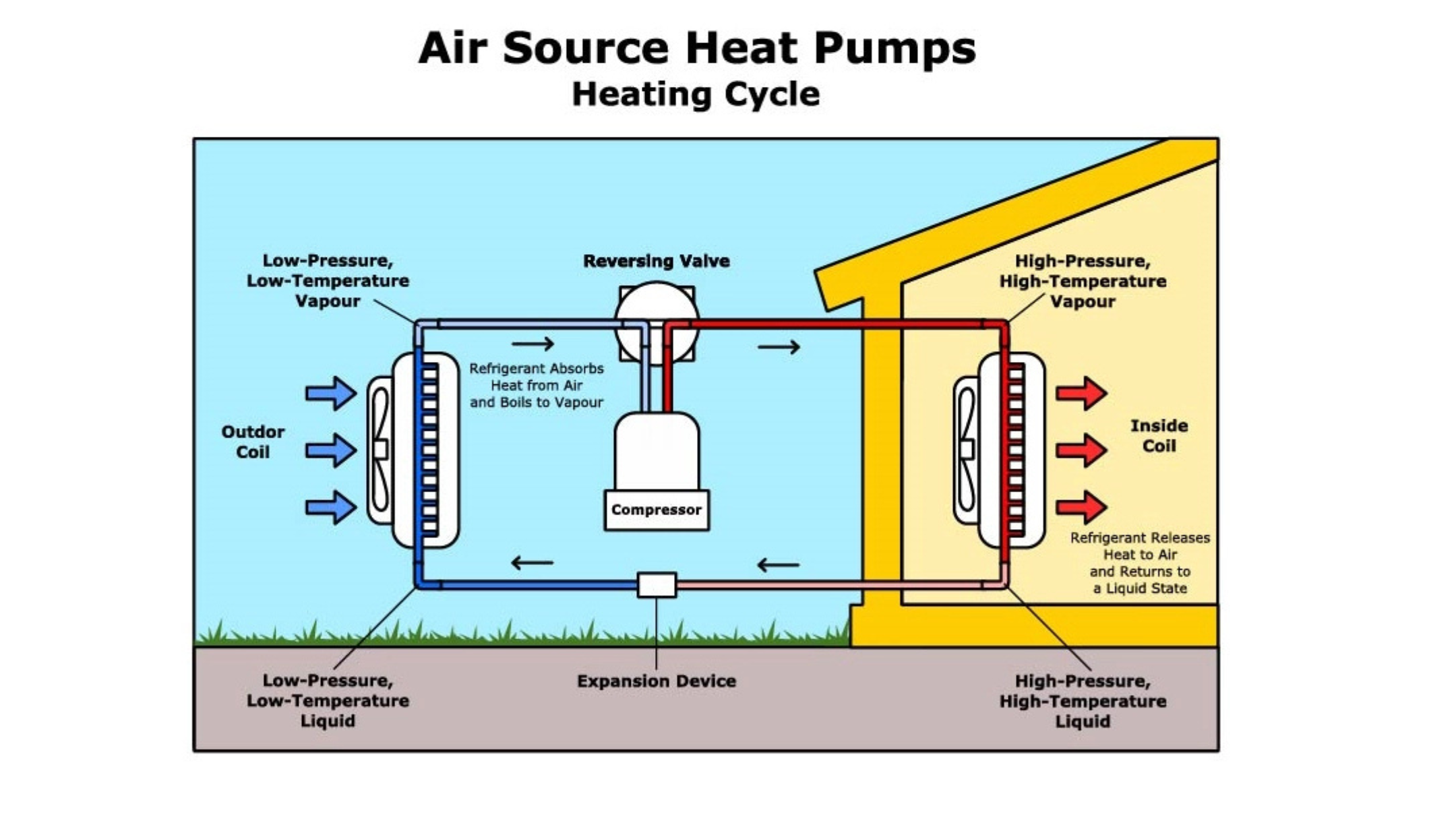

Evaporatore vs bobina del condensatore: funzionamento della modalità di riscaldamento

In una pompa di riscaldamento, la bobina per evaporatore si trova in genere nell'unità esterna . Assorbe l'energia termica dall'aria ambiente, anche a temperature fino a -25 ° C nei moderni sistemi R290. Il refrigerante all'interno della bobina evapora mentre raccoglie questo calore.

La bobina del condensatore , situata nell'unità interna , riceve il vapore refrigerante ad alta pressione. Mentre rilascia il calore nel sistema di riscaldamento dell'acqua, il refrigerante si condensa in un liquido.

Questa è la fondamentali differenza di evaporatore di condensatori in modalità di riscaldamento:

• L' evaporatore è l'assorbitore di calore (esterno), mentre

• Il condensatore è l'emettitore di calore (indoor).

Durante i cicli di raffreddamento (nelle pompe di calore reversibili), questi ruoli cambiano. L'evaporatore diventa l'elemento di raffreddamento interno, mentre la bobina del condensatore trasferisce il calore all'esterno. Ma per le applicazioni dominanti al riscaldamento, l'attenzione rimane sulla massimizzazione delle prestazioni durante il ciclo di riscaldamento.

Il trasferimento di calore è abilitato dal cambio di fase del refrigerante, dal liquido in gas nell'evaporatore e dal gas al liquido nel condensatore. Questo ciclo è alimentato dal compressore e reso efficace dalla superficie della bobina, conducibilità del materiale e temperatura ambiente. Ecco perché conoscere le sottili differenze di progettazione tra condensatore ed evaporatore è più che accademico, è delle prestazioni del mondo reale.

Bobina evaporatore vs bobina del condensatore: un confronto generale

Anche al di fuori del contesto di applicazioni di solo riscaldamento, la differenza funzionale tra le due bobine rimane fondamentale. Ecco un confronto fianco a fianco:

Questa panoramica di alto livello aiuta a illustrare i ruoli evaporatori vs bobine del condensatore in modalità di riscaldamento e di raffreddamento e chiarisce il motivo per cui non sono intercambiabili nonostante facciano parte dello stesso ciclo del refrigerante.

Tipi comuni di evaporatore e bobine di condensatore

Quando si confrontano la bobina evaporatore vs bobina del condensatore , è importante capire che possono differire in materiale, progettazione e scopo.

1. Materiali

• Fins di alluminio di rame + tubo : questa combinazione rimane lo standard del settore a causa dell'eccellente conducibilità termica del rame e della convenienza dell'alluminio.

• Bulle in alluminio microcanale : queste sono sempre più utilizzate nei sistemi compatti per l'efficienza del trasferimento di calore e il fattore di forma più piccolo.

2. Rivestimenti e trattamenti

• Gli evaporatori esterni usano spesso rivestimenti idrofili per migliorare il drenaggio e resistere al gelo.

• I condensatori interni potrebbero aver bisogno di un trattamento anti-legno per le condizioni dell'acqua dura.

3. Forma e configurazione

• Gli evaporatori tendono ad essere più grandi a causa della minore densità di calore nell'aria esterna.

• I condensatori sono in genere più compatti , focalizzati sul rapido trasferimento di calore ai sistemi interni.

Dove si trovano le bobine?

Comprendere la differenza spaziale tra le bobine del condensatore ed evaporatore è fondamentale per la pianificazione dell'installazione:

• In modalità di riscaldamento :

• Evaporatore bobina : situato all'aperto

• Bobina del condensatore : situato in casa

• In modalità di raffreddamento :

• I ruoli sono invertiti

I sistemi di pompe di calore divisi complicano ulteriormente il posizionamento collegando bobine interne ed esterne tramite tubazioni del refrigerante. Ciò richiede un'attenta considerazione della lunghezza del tubo, dell'isolamento e dell'accesso al servizio.

Considerazioni sulle prestazioni nei climi freddi

Nelle regioni delle cure fredde, in particolare l'Europa centrale e settentrionale o il Nord America, l'efficienza della bobina diventa ancora più importante.

• Le bobine di evaporatore devono funzionare bene nell'aria di congelamento, che richiede cicli di sbrinamento, spaziatura a pinna larga e rivestimenti resistenti all'umidità.

• Le bobine del condensatore devono fornire una produzione stabile al riscaldamento del pavimento o ai sistemi di radiatore, spesso a 35–60 ° C, con un'elevata efficienza sul lato dell'acqua.

Le differenze di progettazione hanno un impatto diretto su SCOP (coefficiente stagionale delle prestazioni), rendendo la selezione della bobina una parte centrale dell'ingegneria della pompa di calore.

Suggerimenti di manutenzione per l'efficienza a lungo termine

Una corretta manutenzione è la chiave per le prestazioni sostenute:

Bobina per evaporatore

• Foglie pulite, ghiaccio e sporco dalle unità esterne regolarmente

• Assicurarsi che il flusso d'aria non sia bloccato da pareti, scherma o neve

• Pianifica le ispezioni annuali dei tecnici

Bobina del condensatore

• Scivare i circuiti d'acqua per prevenire l'accumulo di calcale

• Pulire le superfici dello scambiatore di calore dove accessibili

• Verificare che le pompe e i sensori di circolazione stiano funzionando correttamente

Trascurare una bobina può portare a scarse prestazioni, ciclismo di sistema e durata dell'attrezzatura abbreviata.

Conclusione: soluzioni per la pompa di calore adattamento per piccole case in climi freddi

Comprendere le differenze tra evaporatore e bobine del condensatore è cruciale per ottimizzare le prestazioni della pompa di calore, specialmente in piccole case e appartamenti nelle regioni più fredde . Questi componenti funzionano in tandem per fornire riscaldamento efficiente ed ecologico, specialmente quando la progettazione della bobina è adeguatamente abbinata all'ambiente di installazione.
